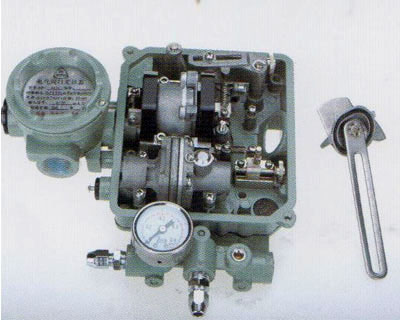

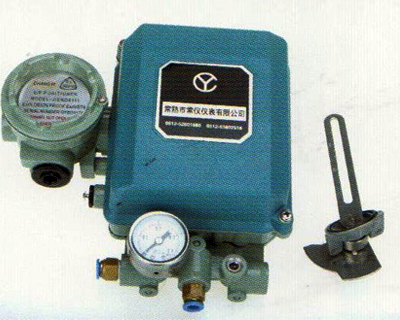

产品名称: EP型电气阀门定位器
发布日期: 2016-12-20
点击数: 1869
二维码:
简述:
一、简介
本系列产品引进国外先进技术,优化设计。产品制造工艺精致,防爆结构采用新型线圈隔爆。灵敏度高,稳定性好,可靠性强,外形美观,安装调试方便,仪表功能多等优点,是同类型进口产品的国产化替代的首先产品。
气动执行机构配套使用,输入4~20mA DC的信号转换输出空气压力,控制执行机构的动作。同时根据执行机构的行程进行反馈,从而使执行机构的行程能按控制信号进行精确定位。
EP型电气定位器能用于单动作型和双动作型执行机构。
二、特点
三、型号与主要参数
型号 | EP | 电气阀门定位器 | |||||||||||||||
①设计序列号 | 3 | 3000系列Series | |||||||||||||||
4 | 4000系列Series | ||||||||||||||||
5 | 5000系列Series | ||||||||||||||||
6 | 6000系列Series | ||||||||||||||||
7 | 7000系列Series | ||||||||||||||||
9 | 9000系列Series | ||||||||||||||||
②结构 | 1 | 耐压防爆型(隔爆型) | |||||||||||||||
2 | 室外防水型(增安型) | ||||||||||||||||
3 | 本质安全型(本安型) | ||||||||||||||||
③反馈方式 | 1 | 直行型 执行机构用标准型 | |||||||||||||||
2 | 角行型 执行机构用标准型 | ||||||||||||||||
④作用形式 | 1 | 单动作型执行机构(单作用) | |||||||||||||||
2 | 双动作型执行机构(双作用) | ||||||||||||||||
⑤辅件 | AS | 带关联匹配组合空气过滤减压阀 |
四、技术性能
输入信号 | 4~20 mA DC | ||||||||||
可进行分程控制调整范围 | |||||||||||
4~12,12~20 mA DC | |||||||||||
输入阻抗 | 250Ω±5% | 气源压力 | 140~700KPa | ||||||||
耗气量 | 输出气压 | ||||||||||
单动作型 | |||||||||||
双动作型 | |||||||||||
性能 | 单动作型执行机构 | ||||||||||
直线型 ---------------------------------------------------±1.0%F.S | |||||||||||
回差 ---------------------------------------------------1%F.S | |||||||||||
灵敏度 ---------------------------------------------------0.1%F.S | |||||||||||
重复精度 ---------------------------------------------------0.2%F.S | |||||||||||
气源压力变动误差 ------------0.1%10KPa | |||||||||||
双动作型执行机构 | |||||||||||
直线型 ---------------------------------------------------±1.5%F.S | |||||||||||
回差 ---------------------------------------------------1%F.S | |||||||||||
灵敏度 --------------------------------------------------0.2%F.S | |||||||||||
重复精度 --------------------------------------------------0.3%F.S | |||||||||||
气源压力变动误差 ------------------0.4%50KPa | |||||||||||
上述各数值是指在不连接闸门的情况下执行机构的性能在连接闸门的情况下其性能请参照相应的控制阀标准是说明书 | |||||||||||
气源接口 | Rc 1/4 | 电气接口 | Rc 1/2 | ||||||||
环境温度 | -35~80℃ | 防护等级 | IP65 | ||||||||
外壳材料 | 铝合金 | 表面涂层 | 喷塑 | ||||||||
重量 | 2.3KG~3KG |
