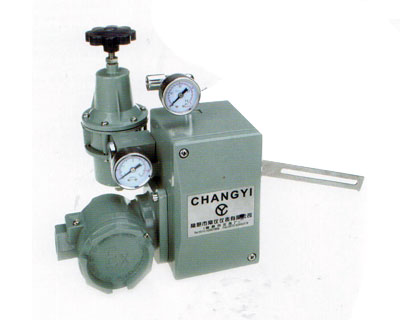

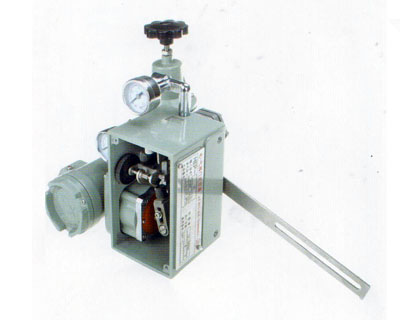

产品名称: HEP型电气阀门定位器
发布日期: 2016-12-16
点击数: 3442
二维码:
简述:
一、简介
本系列产品引进国外先进技术,优化设计。产品制造工艺精致,防爆结构采用新型线圈隔爆。灵敏度高,稳定性好,可靠性强,外形美观,安装调试方便,仪表功能多等优点,是同类型进口产品的国产化替代的首先产品。
主要与CV3000气动执行机构配套使用,输入4~20mA DC的信号转换输出空气压力,控制执行机构的动作。同时根据执行机构的行程进行反馈,从而使执行机构的行程能按控制信号进行精确定位。
二、特点
l 可实现正作用定位器和反作用定位器。
l 带有输出和气源压力表。
l 配不同弹簧范围的调节阀,只要改变气源压力就能配套使用。
l 体积小巧,结构先进,调零调范围方便、可靠。
三、型号与主要参数
型号 | HEP | 单动作型执行机构用 | |||||||||||||||||
① 结构 | 15 | 耐压防爆型 Exd II BT6 | |||||||||||||||||
16 | 本质安全型 Exd II CT6 | ||||||||||||||||||
17 | 室外防水型 Exd II T6 |
四、技术性能
输入信号 | 4~20 mA DC | ||||||||||
可进行分程控制调整范围 | |||||||||||
4~12,12~20 mA DC | |||||||||||
输入阻抗 | 250Ω±10Ω | 气源压力 | 140~700KPa | ||||||||
耗气量 | 输出气压 | ||||||||||
单动作型 | |||||||||||
双动作型 | |||||||||||
性能 | 单动作型执行机构 | ||||||||||
直线型 ---------------------------------------------------±1.0%F.S | |||||||||||
回差 ---------------------------------------------------1%F.S | |||||||||||
灵敏度 ---------------------------------------------------0.1%F.S | |||||||||||
重复精度 ---------------------------------------------------0.2%F.S | |||||||||||
气源接口 | Rc 1/4 | 电气接口 | Rc 1/2 | ||||||||
环境温度 | -40~80℃ | 防护等级 | IP65 | ||||||||
外壳材料 | 铝合金 | 表面涂层 | 喷塑 | ||||||||
重量 | 3.5KG |
