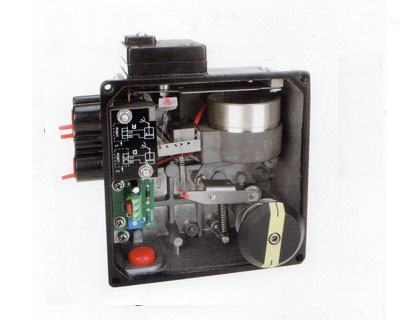

产品名称： NE700型电气阀门定位器
发布日期： 2016-12-16
点击数： 3529
二维码：
简述：
产品详情
一、概要
NE700是用于调节阀的电气阀门定位器，NE的气动输出与标准直流4～20毫安电流输入信号成正比。无论用于旋塞控制阀还是线性控制阀，在其刚广泛的应用范围内，NE700电气阀门定位器均可与活塞或膜片执行器配套使用，提高运行精确度和可重复性。这些定位器以最少的部件保证牢固的结构。移动部件少，结构牢靠，保证了良好的抗振性能。可采用多种规格的导阀，以满足定位器能力的需求，执行器的行程大幅缩短了反应时间，尤其是大型控制阀的反应时间。NE700定位器的正向和反向位移可在现场互换，而不须改变管路。校准过程也非常简单。
二、特点
l 抗振性能好
l 正反作用变换简单
l 标定简捷
l 响应时间快
l 工作稳定
三、型号与主要参数
| 型号 | NE | 电气阀门定位器 | |||||||||||||||||
| ①设计序列号 | 7 | 700系列Series | |||||||||||||||||
| ②结构 | 1 | 耐压防爆型 | |||||||||||||||||
| 2 | 室外防水型 | ||||||||||||||||||
| 3 | 本质安全型 | ||||||||||||||||||
| ③作用形式 | 1 | 单输出型反作用 | |||||||||||||||||
| 2 | 单输出型正作用 | ||||||||||||||||||
| 3 | 双输出型反作用 | ||||||||||||||||||
| 4 | 双输出型正作用 | ||||||||||||||||||
| ④反馈方式 | A | 角行程执行机构用标准型 | |||||||||||||||||
| B | 直行程执行机构用标准型 | ||||||||||||||||||
| ⑤连接方式 | U | 角行程 | |||||||||||||||||
| H | 直行程 | ||||||||||||||||||
| X | 直行程标准型 | ||||||||||||||||||
| S | 直行程加长型 | ||||||||||||||||||
| ⑥信息反馈 | 不带反馈 | ||||||||||||||||||
| F | 带4~20mA.DC阀位反馈 | ||||||||||||||||||
四、技术性能
|
输入信号 |
4~20 mA DC |
||||||||
|
可进行分程控制调整范围 |
|||||||||
|
4~12，12~20 mA DC |
|||||||||
|
输入阻抗 |
220Ω±10Ω |
气源压力 |
140~800KPa |
||||||
|
耗气量 |
0.5Nm³/h |
||||||||
|
性能 |
|
||||||||
|
直线性 -----------------------------------------±1.0%F.S |
|
|
|
|
|
|
|
|
|
|
回差 ----------------------------------------- 1%F.S |
|
|
|
|
|
|
|
|
|
|
灵敏度 ----------------------------------------0.1%F.S |
|
|
|
|
|
|
|
|
|
|
重复精度 ----------------------------------------0.2%F.S |
|
|
|
|
|
|
|
|
|
|
气源接口 |
Rc 1/4 |
电气接口 |
Rc 1/2 |
||||||
|
环境温度 |
-25~85℃ |
防护等级 |
IP54 |
||||||
|
外壳材料 |
铝合金 |
表面涂层 |
喷塑 |
||||||
|
重量 |
2.3KG |
||||||||
