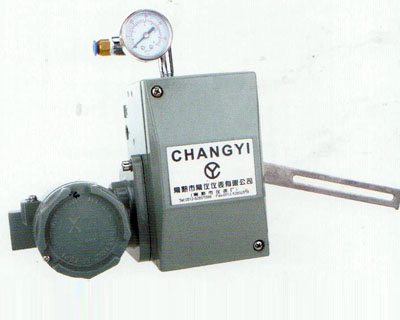

产品名称: EPP1000型电气阀门定位器
发布日期: 2016-12-16
点击数: 2798
二维码:
简述:
一、概述
本定位器的作用是把调节装置输出的电信号变成驱动调节阀动作的气信号,而且具有阀门定位功能,即克服阀杆摩擦力,抵消被调介质压力变化而引起的不平衡力,从而使阀门开度对应于调节装置输出的控制信号,实现正确定位。由于本定位器具有防爆结构,故可使用于爆炸危险场所。
二、特点
l 引进国外先进设计,具有可靠性高、体积小、重量轻等特点。
l 磁电阻件部分采用新型动圈结构,可靠、稳定、线性好。
l 除防爆接线盒外,在危险性区域现场可打开壳盖进行调整及检修。
l 量程、零点调整钮采用手轮式,调整方便、并带有锁定装置。
l 配有与各类型执行机构相配的安装板及附件,故安装容易、调整方便。
l 防爆性能:本安型防爆等级iaⅡCT5隔爆型防爆等级dⅡBT6。
三、型号与主要参数
①输入信号 | 1 | 4-20m ADC | |||||||||||||||
2 | 0-10m ADC | ||||||||||||||||
3 | 10-50m ADC | ||||||||||||||||
4 | 4-12m ADC,12-20m ADC | ||||||||||||||||
②作用方式 | 1 | 正作用 | |||||||||||||||
2 | 反作用 | ||||||||||||||||
③工作特性 | 1 | 线性 | |||||||||||||||
2 | 等百分比 | ||||||||||||||||
3 | 快开 | ||||||||||||||||
④ 供气压力 | A | 0.14-0.16 MPa | |||||||||||||||
B | 0.17-0.5MPa | ||||||||||||||||
⑤ 结构型式 | 普通型防水型 | ||||||||||||||||
I | 本质安全型 | ||||||||||||||||
d | 耐压防爆型 | ||||||||||||||||
⑥辅件 | AS | 带组合式空气过滤减压阀 | |||||||||||||||
不带空气过滤减压阀 |
四、技术性能
输入信号 | 4~20 mA DC | ||||||||||
可进行分程控制调整范围 | |||||||||||
4~12,12~20 mA DC | |||||||||||
输入阻抗 | 250Ω±10Ω | 气源压力 | 140~160KPa,170~500KPa | ||||||||
耗气量 | 单动作型 | ||||||||||
性能 | 单动作型执行机构 | ||||||||||
直线性 ---------------------------------------------------±1.0%F.S | |||||||||||
回差 ---------------------------------------------------1%F.S | |||||||||||
灵敏度 ---------------------------------------------------0.4%F.S | |||||||||||
重复精度 ---------------------------------------------------0.2%F.S | |||||||||||
气源接口 | Rc 1/4-(Φ6或Φ8) | 电气接口 | Rc 1/2 | ||||||||
环境温度 | -25~60℃ | 防护等级 | IP65 | ||||||||
外壳材料 | 铝合金 | 表面涂层 | 喷塑 | ||||||||
重量 | 3.5KG(带减压阀重4.2KG) |
