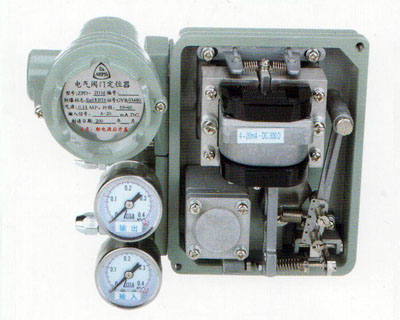

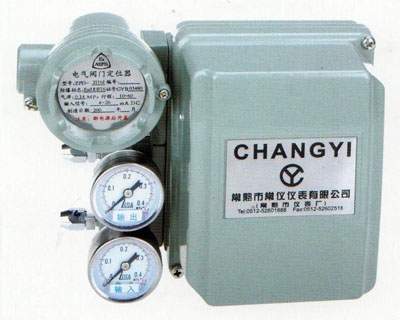

产品名称： ZPD型电气阀门定位器
发布日期： 2016-12-16
点击数： 3142
二维码：
简述：
产品详情
一、简介
与气动执行机构配套使用，输入4～20mA DC的信号转换输出空气压力，控制执行机构的动作。同时根据执行机构的行程进行反馈，从而使执行机构的行程能按控制信号进行精确定位。
ZPQ型电气阀门定位器能用于单动作型和双动作型执行机构。
二、特点
l 可适用于10～100mm各类直行程和0～90°等各类角行程气动薄膜调节阀和气动活塞调节阀。
l 可实现正作用定位器和反作用定位器。
l 带有输入和输出压力表。
l 配不同弹簧范围的调节阀，只要改变气源压力就能配套使用。
l 体积小巧，结构先进，调零调范围方便、可靠。
三、型号与主要参数
| 型号 | 输入信号 | 气源压力 | 行程范围 | 执行机构 | 作用方式 | ||||||
| ZPD-01 | 4~20mA; | 0.14 | 10~100mm | 气动薄膜式 | 正作用 | ||||||
| 0~10mA | 0.25 | ||||||||||
| 分程：4~12mA | 0.35 | ||||||||||
| 12~20mA | |||||||||||
| ZPD-02 | 0.5 | 0~(50°~90°) | 气动活塞式 | 反作用 | |||||||
| 0~5mA | |||||||||||
| 5~10mA | |||||||||||
|
|
| 型号 | ZPD | 电气阀门定位器 | ||||||||||||||||
| ①设计序列号 | 1 | 1000系列Series | ||||||||||||||||
| 2 | 2000系列Series | |||||||||||||||||
| ②作用形式 | 1 | 单动作型执行机构（单作用） | ||||||||||||||||
| 2 | 双动作型执行机构（双作用） | |||||||||||||||||
| ③输入信号 | 1 | 4~20mA.DC | ||||||||||||||||
| 2 | 分程信号：4~12；12~20mA.DC | |||||||||||||||||
| 3 | 0~10mA.DC | |||||||||||||||||
| 4 | 分程信号：0~5；5~10mA.DC | |||||||||||||||||
| ④输出压力 | 1 | 标准配置：0.02~0.1MPa 单作用 | ||||||||||||||||
| 0~0.5MPa 双作用 | ||||||||||||||||||
| 2 | 0.04~0.2MPa单作用 | |||||||||||||||||
| 3 | 0.08~0.24MPa单作用 | |||||||||||||||||
| ⑤结构 | d | 耐压防爆型 dExdIIBT6 | ||||||||||||||||
| i | 本质安全型 iExiaIICT6 | |||||||||||||||||
| e | 室外防水型e ExellT6 | |||||||||||||||||
| ⑥辅件 | AS | 带空气过滤减压阀 | ||||||||||||||||
四、技术性能
| 项目 | 基本误差 | 回差 | 死区 | ||||||||
| 配薄膜式定位器 | ±1%F.S | 1%F.S | 0.4%F.S | ||||||||
| 配活塞式定位器 | ±1.5%F.S | 1.5%F.S | 0.6%F.S | ||||||||
| 配角形程定位器 | ±2%F.S | 2%F.S | 0.8%F.S |
